高分子防水堵漏材料在电缆沟渗漏水中的应用

项目背景随着我国经济迅速发展,对城市供电网络和技术都提出了更高的要求,根据国家城市规划,供电网络设施,即输电、配电、用电架空线要逐步被电力电缆所取代。电力电缆的广泛使用必然要求电力隧道作为地下走廊,将..

  1. 项目背景

随着我国经济迅速发展,对城市供电网络和技术都提出了更高的要求,根据国家城市规划,供电网络设施,即输电、配电、用电架空线要逐步被电力电缆所取代。电力电缆的广泛使用必然要求电力隧道作为地下走廊,将日益增多,且纵横交错,也必将成为城市能源大动脉的重要安置空间。

电力系统中各种电压等级的输电、配电、用电、通讯电缆线路都密集在同一电力隧道内,如果其中一根电缆发生事故都会秧及到相邻的电力电缆安全运行。现有传统的电缆沟内,所采用的防火封堵材料为无机堵料或阻火包等产品,受雨水冲刷易受潮,易变形,稳固性能差,阻燃有效性能受到严重影响,难以达到阻燃防火、防潮的效果,由于超高压电力电缆是用油和油渍纸做主绝缘,在事故条件下不仅会着火且还能顺电力电缆向外蔓延,因此电力隧道一旦失火,就会给我国政治、经济和人民生活造成的不可估量的损失。

对此国家有明确的强制性规定和标准。根据国家有关规定,其中对电缆着火蔓延导致严重事故的电缆密集场所,应有适当的阻火分隔,需求一般200米安装一座隔火墙(即是由架设多层的电缆隧道两侧的阻火墙和中间配上一个防火门构成的,对阻火墙也有明确的规定,应满足按等效工程条件下标准试验的耐火极限不低于1小时的技术特性,同时对阻火墙在施工或更换电缆时,既方便而且不致于操作其他的电缆都有明确的要求。

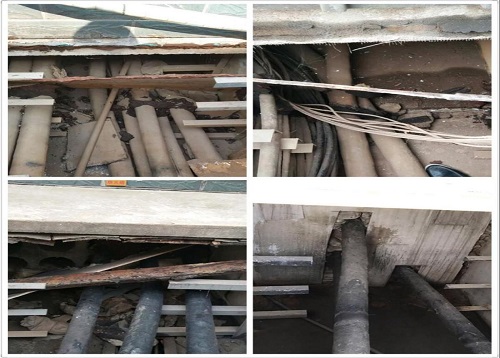

目前部分电缆沟现状:火灾险情频频发生,人员财产造成重大损失

如下图片显示:


  1. 方案参考标准

GB23864-2009 防火封堵材料

GB50016-2006 建筑设计防火规范

GB50217-2007 电力工程电缆设计规范

GB50229-2006 火力发电厂与变电所设计防火规范

GB50045-2005 高层民用建筑设计防火规范

GA181-1998 电缆防火涂料通用技术条件

GA 478-2004 电缆用阻燃包带

GA 479-2004 耐火电缆槽盒

DL5027-1993 电力设备典型消防规程

DLGJ154-2000 电缆防火措施设计和施工验收标准

CECS154-2003 建筑防火封堵应用技术规程

06D105 国家建筑标准设计图集《电缆防火阻燃设计与施工》

  1. 材料介绍

高分子防漏堵料专门用于电力、冶金、石化、化工、建筑等行业的电缆穿楼板、夹层、桥架、穿墙孔洞封堵,构筑电缆隧道沟内阻火墙等,该产品具有极好的耐水耐火、耐油耐腐蚀的性能,无毒、无味,使用方便等特点,能有效阻止火势沿电缆窜燃蔓延,最大限度的避免生命财产的损失, 固化成型具一定厚度和强度的阻火屏障,达到阻火、隔热、隔烟的目的。燃标准达到V-0级阻燃性能。

特点:由一种高活性化学物质组成。它设计采用双组分构成,在现场进行混合,均匀浇注后可完成流平,并随后涨发固化成型,与各种金属材质、电缆护套材质均可紧密粘合,而且不产生任何不良化学反应,能耐受自然温度冻融循环和各种恶劣环境,是电力电缆设施防火、阻燃的理想产品。

  1. 施工方法

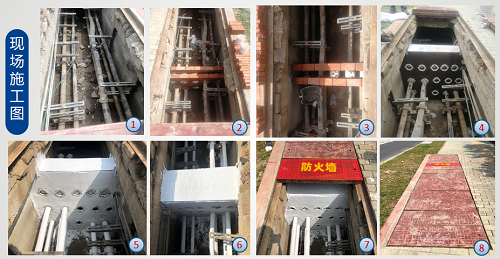

五、现场施工

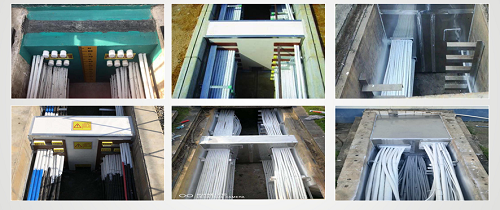

六、施工后的效果
